除非你是完全無法拉中性線，否則一般來說我非常不建議使用單火開關，因為單火開關實際上是透過微量放電達成開關連線的目的，這樣的微量放電可能會造成燈具鬼火，也可能使開關、燈具使用壽命降低，那就來看看單火開關如何配線吧！
💡「單火」指的是開關只需要「火線」。
智慧燈控迴路配線指南
如果你還沒看過 EP 1 「認識傳統燈控迴路」，極度建議你先回去看，才能有足夠完整的認知，才不會一知半解！
你也可以從下面清單快速跳到任一個你需要的章節：
🚨 配線施作有一定的危險性，施作前務必切斷電源！沒有把握請尋求專業水電師傅協助！
目錄

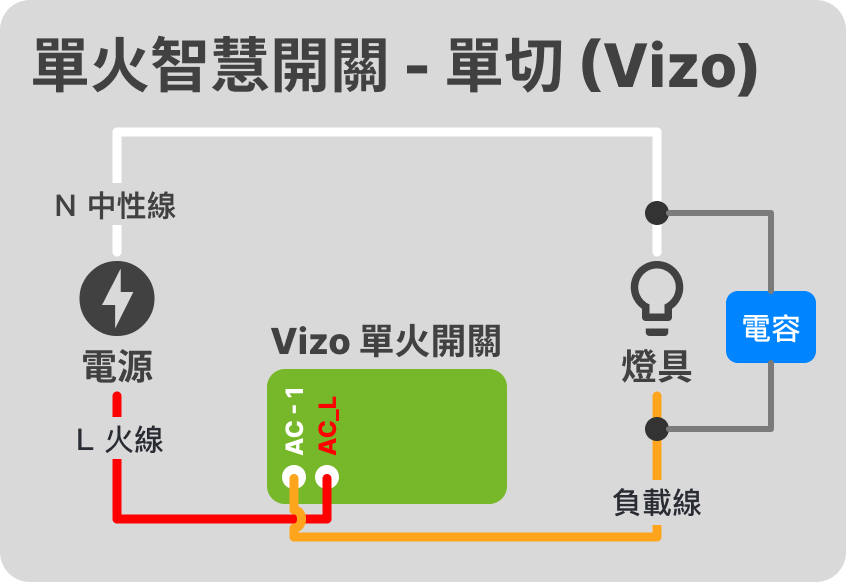

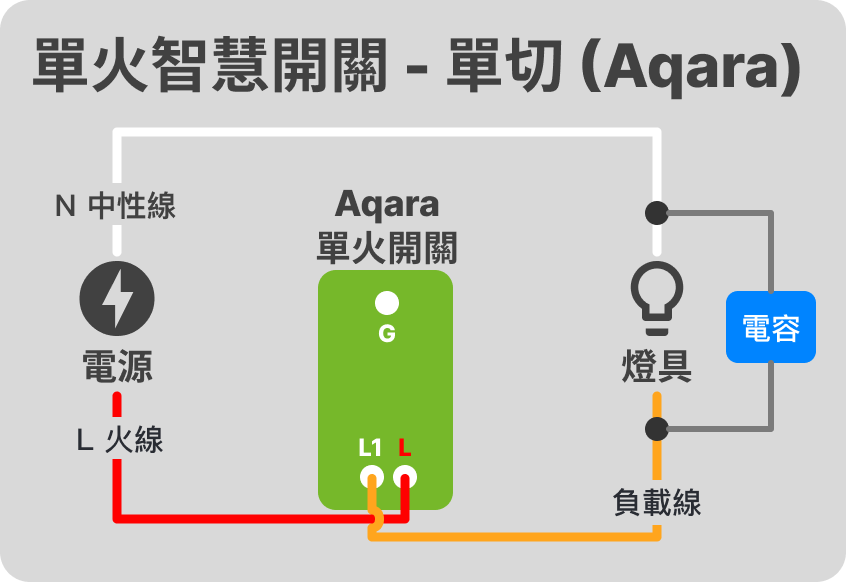

單火開關單切迴路
既然單火開關可以不用加拉中性線沿用傳統迴路，那為什麼還需要「零火開關」這種產品？
這關係到單火開關的運作方式，單火開關是透過「漏電流」讓開關得以常時連線 (不論是 WiFi、Zigbee 或其他連線方式)，而「漏電流」除了會讓整體迴路不穩定外，也可能會產生鬼火、燈關不掉 (微亮)、燈具壽命縮短…等問題。
相比之下，「零火開關」因為透過中性線讓開關常時連線，所以迴路整體更穩定，同時也免除了鬼火問題。
單火開關迴路中的「電容」作用是什麼？一定要裝嗎？
在單火開關迴路中並接電容的目的是吸收開關的微量放電，避免低瓦數燈具閃爍或微亮的狀況，如果使用的燈具瓦數較高沒有閃爍或微亮的問題，那就可以不加裝電容。
至於燈具瓦數要到多大才不會閃爍那就需要看各家開關的規格建議，一般來說 ≥ 5W 可以避免閃爍問題。
另外，部分品牌單火開關如果有特別標註「免加電容」，那也就不需額外加掛電容。
單火開關迴路中並接的「電容」如何挑選？
一般來說使用 X2 電容即可，如果接上後還是有閃爍問題，可以考慮更換更高 µF 值的電容 (大部分狀況使用 0.1 µF 即可) 或是改用 RC 抑制器 (RC Snubber) 來排除更多閃爍因素。
單火開關多切迴路

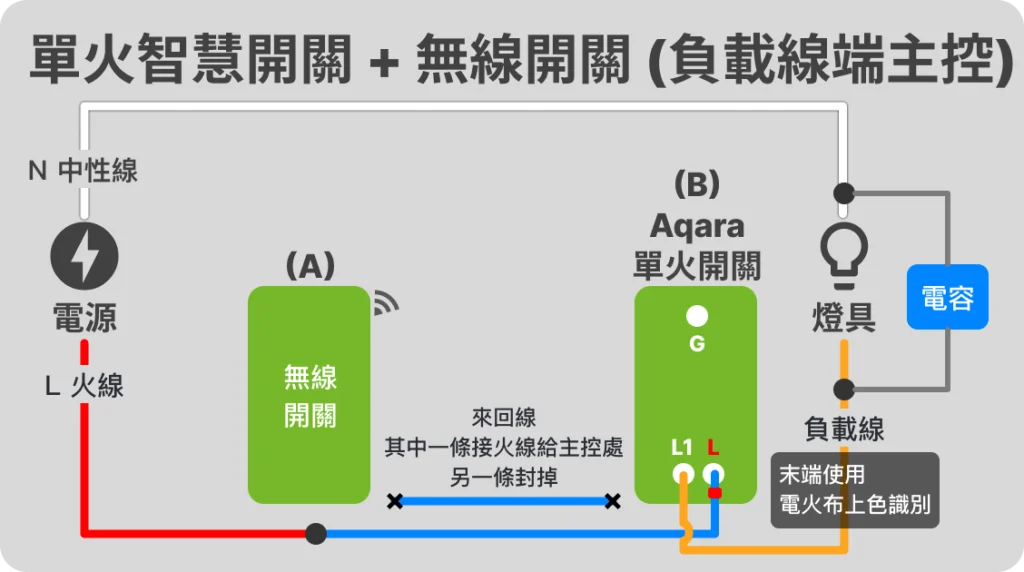

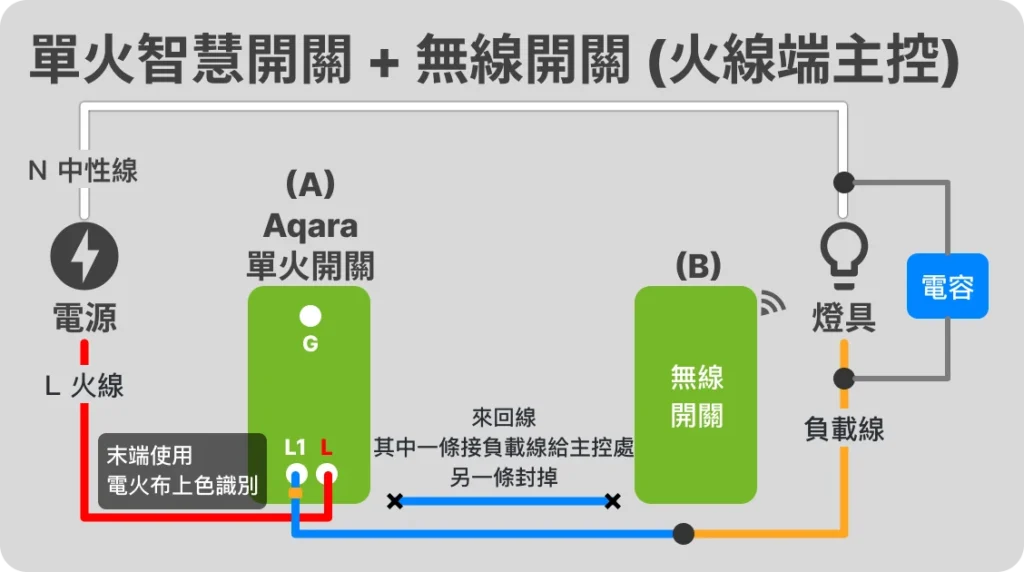

單火開關 + 無線開關
這是大部分單火開關設置雙切的建議方案，因為這樣的做法不涉及原有線路改接，更適合無經驗 DIY，不過這個做法也有明顯的缺點就是要處理無線開關本身電源供應的問題，如果是電池式的無線開關就容易遇到想要操作的時候卻沒電的窘境。
單火開關 + 無線開關配置雙切的思路是：
- 在傳統的雙切迴路中兩處開關，其中一處接火線，另一處接負載線，兩處間透過來回線連接 (不清楚的可以回頭看 EP 0)
- 先決定哪邊要當主控端
- 遙控端將火線或負載線透過原本的來回線傳給主控端
- 遙控端剩餘來回線封掉
- 設置無線開關 (這時候位置就可以完全隨需求放置)
- 於智慧家庭中樞系統設定兩組開關連動
適用產品

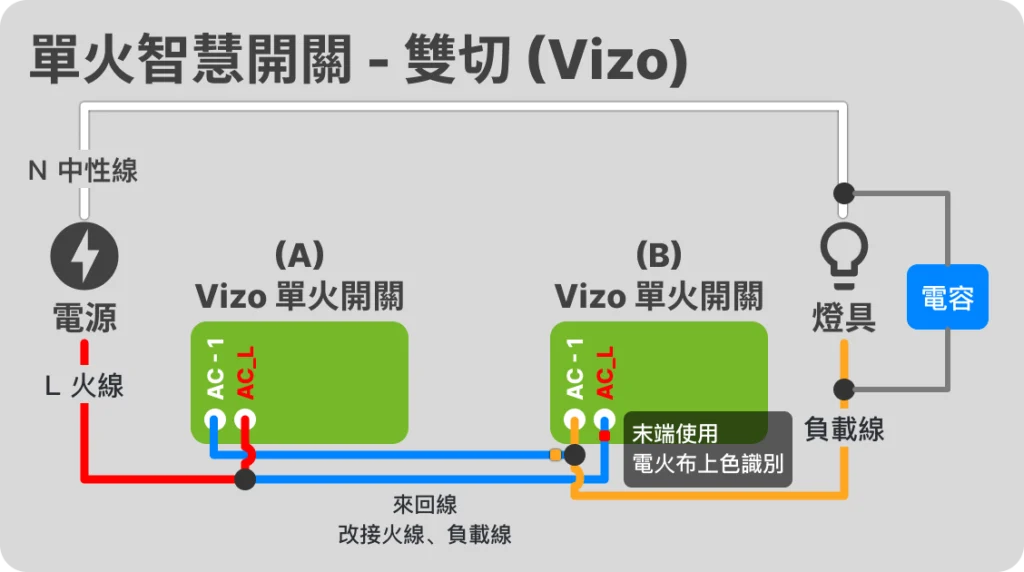

雙單火開關雙切迴路
🚨 注意！並非所有品牌的單火開關都支援此配線方式！施作前請務必檢查原廠說明書！
單火開關配置雙切的思路是：
- 火線雙邊接通，讓兩邊開關都有電源
- 雙邊負載輸出接通，讓兩邊開關無論何處開啟都可以對燈具供電
- 重要 透過智慧家庭中樞系統設定兩組開關連動，以達成 A 處開 B 處同時開，反之亦然
適用產品

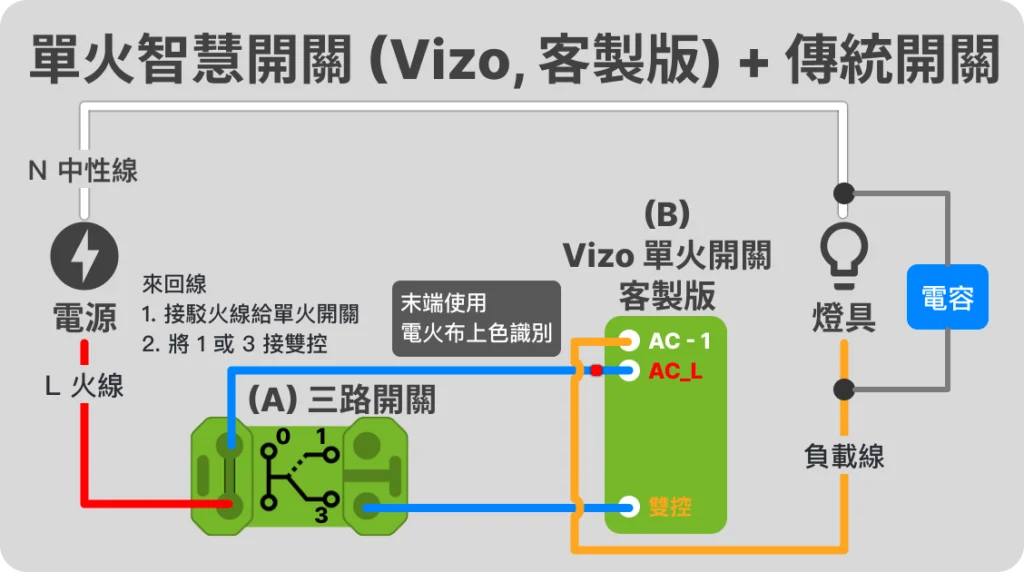

單火開關 + 傳統開關
🚨 注意！並非所有品牌的單火開關都支援此配線方式！施作前請務必檢查原廠說明書！
- 傳統開關必須在火線端
- 其中一條來回線通過 0 將火線接駁至 B 處
- 在 Vizo 單火客製版的設計中只需要使用一條雙控線 (來回線)
適用產品
以上就是單火智慧開關的燈控迴路配線方式啦！你可以從下面清單找到「智慧燈控迴路配線指南」其他章節內容：
🚨 配線施作有一定的危險性，施作前務必切斷電源！沒有把握請尋求專業水電師傅協助！
