燈控迴路配線是智慧家庭入門的第一大魔王，如果你是剛開始接觸智慧家庭又不是水電專業，那你肯定也是一個頭兩個大，了解燈控迴路有助於選擇最適合你家的智慧家庭燈控方案，也更知道要怎麼和設計師、水電師傅討論燈控配置，這個系列將幫助你從認識傳統燈控迴路開始，再介紹各種不同配置的配線方式，堪稱是智慧燈控迴路配線入門大全，讓你看完之後可以更好地決定自家智慧家庭燈控的配線方式以及採購設備，開始吧！💪
智慧燈控迴路配線指南
你可以依照你的需要跳到個別的文章，但極度建議你先看完現在這篇「認識傳統燈控迴路」：
🚨 配線施作有一定的危險性，施作前務必切斷電源！沒有把握請尋求專業水電師傅協助！
目錄

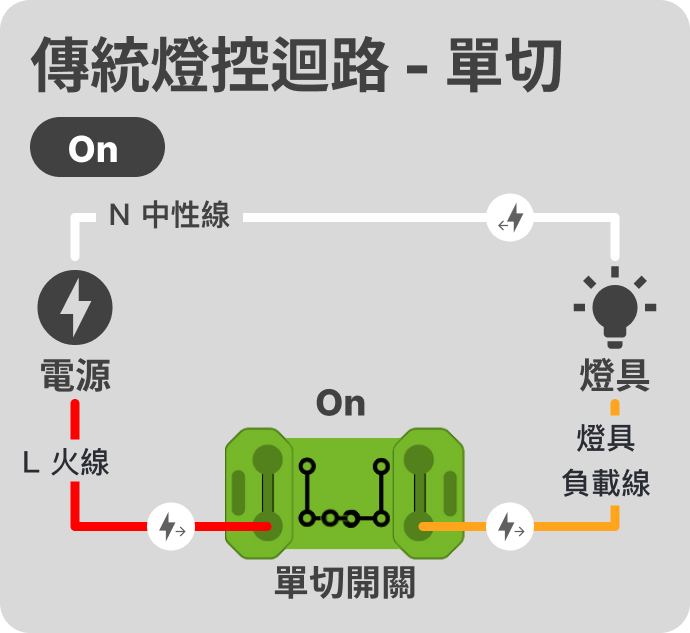

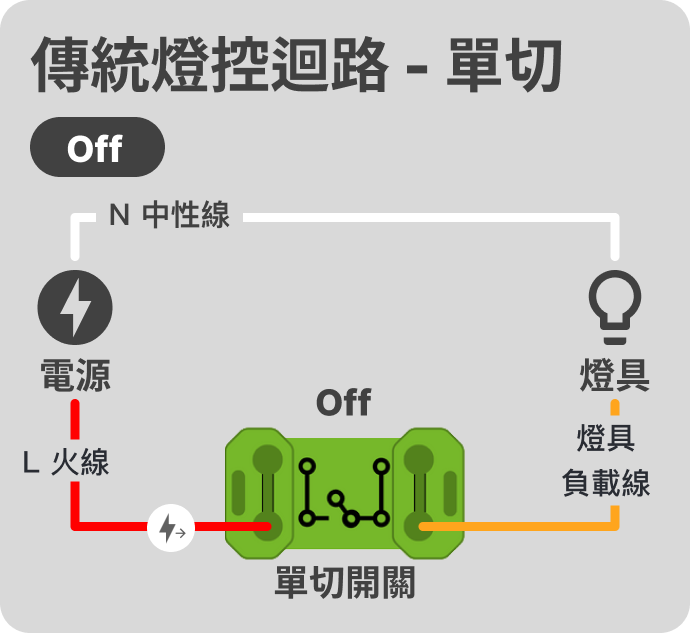

傳統單切迴路 – 最簡單、最常見
這就是最單純的燈控迴路配線，在迴路中透過「開關」以純物理的方式控制整個迴路通電與否，「開關」就像是火車軌道在分岔處決定車往哪個方向開，當「開關」切到 “開” 則整個迴路通電，反之則否。
💡「燈具負載線」也稱「控制線」
💡「中性線」也稱「水線」、「零線」

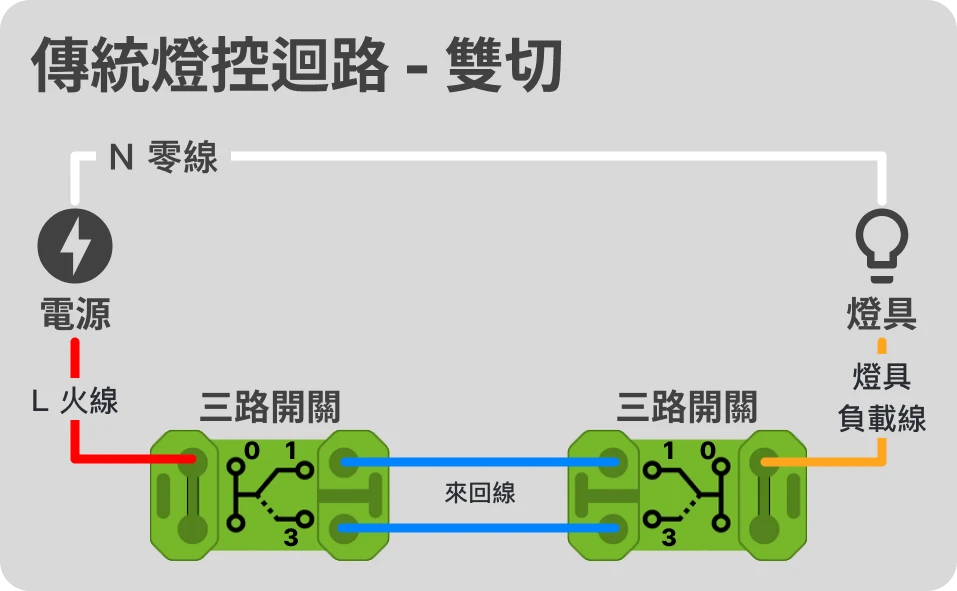

傳統雙切迴路 – 兩處控制一盞燈
「雙切迴路」也是一般家庭中很常見的迴路應用，利用兩個「三路開關」在 1、3 間切換來達成兩邊都能控制燈光的效果。
當兩個開關都是「1」或都是「3」時整個迴路就通電燈亮，反之兩個開關 1、3 不同時則斷電燈滅。

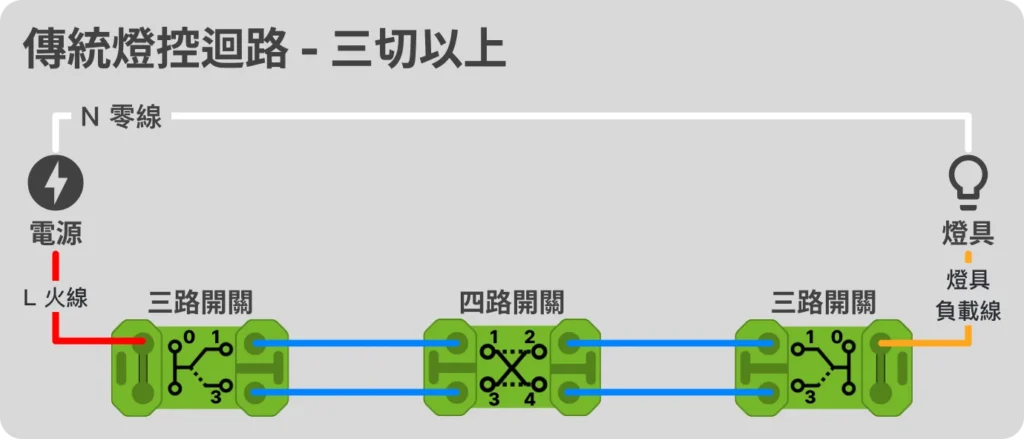

三切／多切迴路 – 三處以上控制一盞燈
一般家用極少用到三切以上迴路，在三切以上的迴路中在頭尾會使用「三路開關」中間剩餘的位置使用「四路開關」來達成不論哪一處都能切換燈光亮暗。

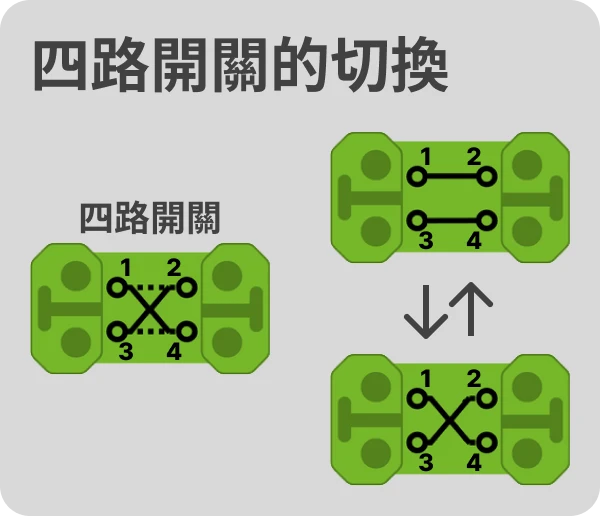

「三路開關」前面已經看過了，每次切換的時候會在 1、3 間切換；而「四路開關」的運作則是在「1→2, 3→4」和「1→4, 3→2」兩種 case 間切換 (也就是水平/交叉切換，如下圖)，以此來達到多處控制一盞燈的效果，理論上中間的「四路開關」可以無限增加來達成 N 處控制，但實務上需要考慮配線管大小。
那以上就是傳統燈控迴路配線的介紹，相信看到這裡的你已經對傳統燈控迴路有足夠認識，接下來你可以依序閱讀本系列文章，或是依照你的智慧燈控配置需求跳到合適的章節查看配線方式：
🚨 配線施作有一定的危險性，施作前務必切斷電源！沒有把握請尋求專業水電師傅協助！
